Allerheiligen-Hofkirche

Ort: Residenz München
Art: Umbau
Beschreibung: Umbau der von Leo von Klenze in den Jahren 1826 - 1837 erbau- ten, im Zweiten Weltkrieg schwer beschädigten und um 1970 un- ter Hans Döllgast notdürftig wieder hergestellten Kirche zu einem multifunktionalen Veranstaltungsraum.
Größe: ca. 24.500 m³ umbauter Raum; ca. 1.450 m² Nutzfläche
Konstruktion: Bestand: Ziegelmauerwerk, Naturstein;
Wiederaufbau: gemauertes Hauptgewölbe, Holzdachstuhl; Stahl- betondecken u. -bodenplatten im UG;
Neu: Stahlbeton, Mauerwerk, Stahl, Glas
Leistungen: Statik, Baubegleitung, Bauphysik (Brandschutz)
Besonderheiten: Hohe statisch-konstruktive Anforderungen entsprechend der kul- turhistorischen Bedeutung der vorhandenen Bausubstanz und der vorgesehenen Nutzung zu Veranstaltungszwecken in repräsenta- tivem Rahmen, insbesondere bei der Ausbildung der Stahl- und Stahlglasbauteile (Stahl-Glas-Aufzug, Stahlwendeltreppen, Glas- brüstungen u.a.);
Absenken von Bodenplatten im UG (Foyer, Treppenschächte, Lüf- tungszentrale, Hebeanlage, Bodenkanäle);
neue Bodenplatten im Erdgeschoß (Seitenschiffe), Bodenplatten- ergänzungen im Emporengeschoß;
zahlreiche Durchbrüche und Schlitze im Bestand zur Installation der aufwendigen Gebäudetechnik;
Abluftöffnungen in den Kuppeln; Abluftkanäle auf Stahlbühnen im Dachgeschoß über den Deckengewölben;
konstruktive Maßnahmen zur Sicherung der Bausubstanz sowie zur Bewältigung der verschiedenen Bauzustände.
Sonstiges: Beitrag Bayerischer Ingenieurpreis 2005
Bauherr: Staatliches Hochbauamt München I (Freistaat Bayern)
Objektplanung: Guggenbichler + Netzer Architekten GmbH
HLSE-Planung: Ing.-Büro Robert Ottitsch (Heizung, Lüftung, Sanitär)
Ing.-Büro G. Duschl (Elektro- u. Fördertechnik)
Digit. Aufmaß: Ing.-Büro Josef Linsinger
Ausführung: Fa. Max Jung GmbH & Co. (Baumeister)
Fa. Heider GmbH (Stahlbau)
Fa. Turko GmbH & Co.KG und Fa. Fritz Kübler Metallbau GmbH
(Stahl- u. Stahlglasbau, Metallbau)
Allerheiligen-Hofkirche

Innenansicht 19. Jhdt. von Franz Xaver Nachtmann; © Münchner Stadtmuseum

Innenansicht Kriegsruine; © Bayer. Verwaltung der staatl. Schlösser, Gärten und Seen

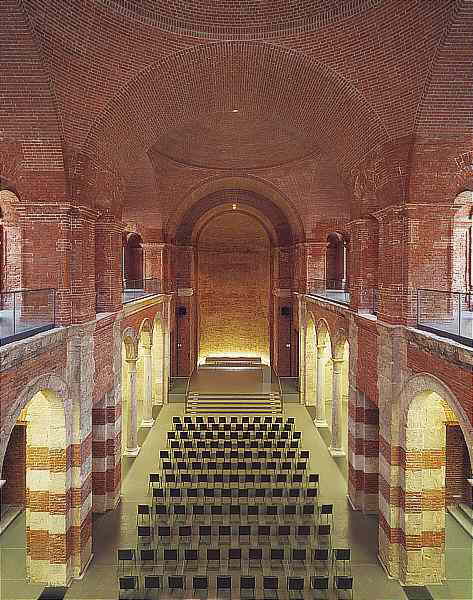

Innenansicht heute; © Schambeck + Schmitt, München

Seitenschiff und Empore

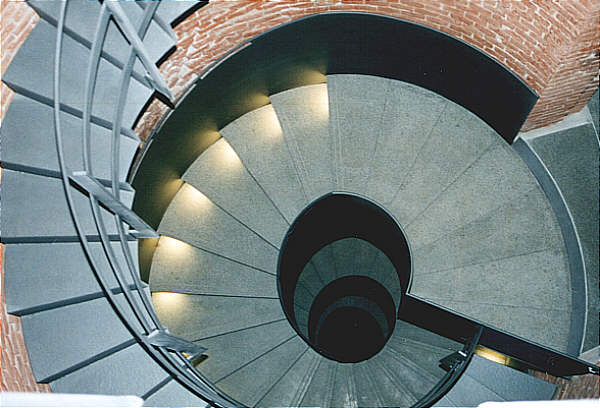

Stahlwendeltreppe
